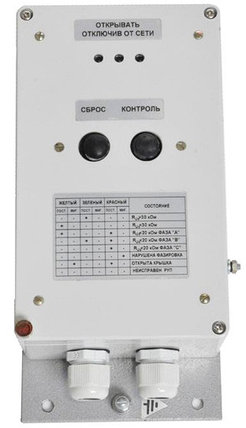

Реле утечки серии РУП применяется в трехфазных электрических сетях переменного тока напряжением 380В (с изолированной нейтралью) для защиты людей от поражения током и других чрезвычайных последствий утечек тока на землю. Применение реле утечки РУП также уменьшает вероятность: повреждения электрооборудования с отсыревшей или поврежденной изоляцией; воспламенения электрооборудования токами утечки на землю. Реле утечки серии РУП снабжена функцией самоконтроля, что предотвращает эксплуатацию электрических сетей при его неисправностях или выходе из строя. Реле утечки рекомендуется устанавливать в непосредственной близости от общих коммутационных аппаратов (фидерных автоматов), чтобы воздействовать на них при опасном снижении сопротивления изоляции. Недопустимо использование реле утечки в сетях с заземленной нейтралью трансформатора.
Реле утечки серии РУП применяется на экскаваторах типа ЭКГ, в буровых станках типа СБШ, трансформаторных подстанциях типа КТП (по низкой стороне)– везде, где требуется постоянная и надежная защита людей и электрооборудования от утечек тока на землю.
РУП - реле защиты от утечки токов;
380/220 - номинальное напряжение;
Технические характеристики реле РУП
|
Режим работы |
продолжительный |
|
Потребляемая мощность, ВА, не более |
4 |
|
Номин. напряжение защищаемой сети частотой 50Гц, В |
380/220 |
|
Общая емкость сети, мкФ, не более |
0,6 |
|
Отключаемое сопротивление при трёхфазной симметричной утечке кОм, на фазу, не менее |
10 |
|
Длительный ток утечки, А, не более |
0,025 |
|
Кратковременный ток утечки, А, не более |
0,1 |
|
Собств. время срабат. при однофаз. утечке 1кОм, с, не более |
0,1 |
|
Степень защиты |
I P 54 |
|
Габаритные размеры, мм, не более |
255х132х83 |
|
Масса, кг, не более |
1,5 |
- Цена: 380 000 ₸
