Аппаратура управления

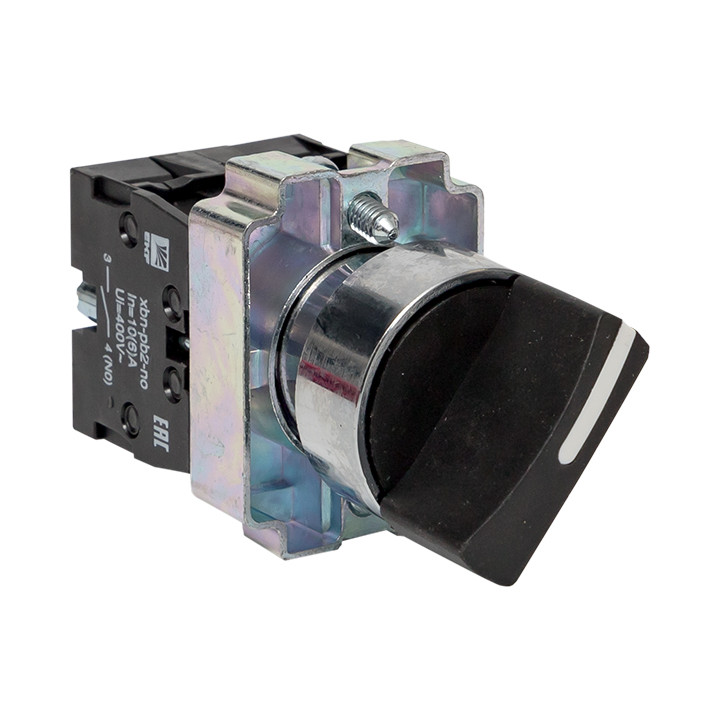

Коммутационное устройство, которое предназначено для переключения электрических цепей переменного тока частотой 50/60 Гц с напряжением до 660 В и постоянным напряжением до 400В. Выпускаются в типах: •с длинной ручкой •с короткой ручкой •с подсветкой •без подсветки •с замком.
Техническая спецификация
|
Статус
|
Регулярная
|
|
Производитель
|
EKF
|
|
Гарантийный срок эксплуатации, лет
|
7
|
|
Соответствие ГОСТ/МЭК/ТУ
|
ГОСТ Р 50030.5.1-2005
|
|
Серия
|
PROxima
|
|
Прямой контракт
|
Да
|
|
Диаметр отверстия
|
22мм
|
|
Цвет кнопки
|
Черный
|
|
Количество позиций переключения (положений)
|
3
|
|
Степень защиты (IP)
|
IP40
|
|
Количество нормально разомкнутых (НО, NO, з) контактов
|
2
|
|
С самовозвратом (без фиксации)
|
Нет
|
|
С ламп. в комплекте
|
Нет
|
|
Материал переднего кольца
|
Металл
|
|
Цвет переднего кольца
|
Серый
|
|
Без самовозврата (с фиксацией)
|
Да
|
|
Количество нормально замкнутых (НЗ, NC, р) контактов
|
0
|
|
Степень защиты (NEMA)
|
5
|
|
Высота отверстия
|
5мм
|
|
Количество переключающих (перекидных) контактов
|
0
|
|
Напряжение питания
|
220...230В
|
|
С возможностью подсветки
|
Нет
|
|
С передним кольцом
|
Да
|
|
Тип электрического подключения
|
Винтовое соединение
|
|
Тип элемента управления
|
Рукоятка поворот. короткая (узкий хват)
|
|
Гарантийный срок хранения, лет
|
7
|
|
Срок службы, лет
|
10
|
|
Наличие сертификата ТРТС
|
Да
|
Применение
Переключатели предназначены для включения силовых и контрольных цепей под нагрузкой и переключения между цепями:
- в щитовом оборудовании диспетчеризации;
- управлении, распределении электроэнергии, в испытательных стендах;
- пультах управления и т. п.
Комплектация
1. Переключатель - 1 шт.
2. Паспорт - 1 шт для групповой упаковки
