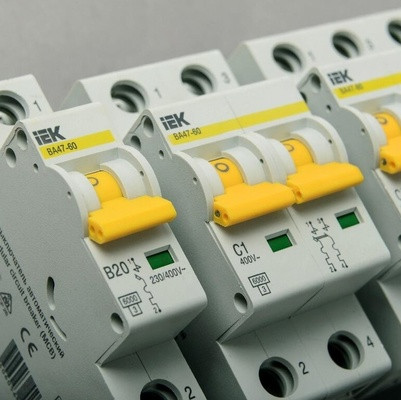

Автоматические выключатели модульного типа: устройство, принципы работы и сферы применения

Автоматические выключатели модульного типа являются неотъемлемой частью современных электрических сетей. Они предназначены для защиты электропроводки и оборудования от перегрузок и коротких замыканий. Такие выключатели используются как в жилых домах, так и на промышленных объектах, обеспечивая надежную защиту и безопасность эксплуатации электрических систем.

Устройство и принцип работы выключателей

1. Основные элементы конструкции

Модульный автоматический выключатель состоит из следующих частей:

• Корпус – выполнен из огнестойкого пластика, защищает внутренние элементы от повреждений.

• Контактная группа – включает подвижные и неподвижные контакты, которые размыкаются при срабатывании выключателя.

• Термический расцепитель – реагирует на перегрев проводников при перегрузке.

• Электромагнитный расцепитель – моментально разрывает цепь при коротком замыкании.

• Механизм включения и выключения – позволяет вручную управлять работой устройства.

• Индикация состояния – некоторые модели оснащены индикаторами, показывающими состояние сети.

2. Принцип работы

Когда через автоматический выключатель протекает ток в пределах номинального значения, он остается во включенном состоянии. При превышении допустимого тока термический или электромагнитный расцепитель срабатывает, разрывая цепь и предотвращая повреждение проводки.

Виды автоматических выключателей модульного типа

1. По типу расцепителей

• Тепловые – защищают от перегрузок.

• Электромагнитные – предотвращают короткие замыкания.

• Комбинированные – объединяют обе функции.

2. По числу полюсов

• Однополюсные – для однофазных сетей.

• Двухполюсные – для защиты фазного и нулевого проводников.

• Трехполюсные – применяются в трехфазных сетях.

• Четырехполюсные – для трехфазных сетей с нейтралью.

3. По характеристикам срабатывания

• Тип B – для бытовых нагрузок.

• Тип C – для стандартных промышленных объектов.

• Тип D – для сетей с высокими пусковыми токами.

Основные преимущества модульных автоматов

1. Компактность – не занимают много места в электрощитке.

2. Простота монтажа – устанавливаются на DIN-рейку за считанные минуты.

3. Высокая надежность – обеспечивают долговечную защиту сети.

4. Возможность расширения – легко добавляются новые модули при необходимости.

5. Широкий ассортимент – подходят для различных условий эксплуатации.

Области применения

• Бытовые электрические сети – защита квартир и частных домов.

• Офисные здания – предотвращение аварийных ситуаций.

• Промышленные объекты – защита оборудования от перегрузок.

• Энергетические предприятия – надежность электроснабжения.

• Транспортная инфраструктура – безопасность на объектах транспорта.

Советы по выбору автоматического выключателя

1. Определите номинальный ток – учитывайте нагрузку, которую будет выдерживать выключатель.

2. Выберите характеристику срабатывания – для дома подойдет тип B, для промышленности – C или D.

3. Проверяйте сертификаты качества – убедитесь, что устройство соответствует ГОСТ или международным стандартам.

4. Ориентируйтесь на производителя – выбирайте проверенные бренды.

5. Учитывайте условия эксплуатации – влажность, температура и другие внешние факторы.

Автоматические выключатели модульного типа – важный элемент безопасности любой электросистемы. Они защищают проводку и оборудование от повреждений, продлевая срок службы всей сети. Выбирая автоматический выключатель, важно учитывать нагрузку, условия эксплуатации и требования безопасности, чтобы обеспечить надежную и стабильную работу электрической системы.
